在超聲波流量計實際應用中，小流量狀態下超聲波信號的幅值比較穩定，時間測量精確度較高。但是，在大流量下受到氣流以及外界因素的影響，造成超聲波流量計的時間測量精度受到嚴重影響，帶來測量誤差。
為了克服大流量下時間測量精確度低的問題，把閾值法與互相關算法相結合，可提高超聲波燃?xì)獗頃r間測量的精確度以及抗干擾能力。
（1）閾值法
閾值法就是通過過零檢測技術和閾值檢測技術結合，獲取電子計時的時間。當AIRMAR超聲波換能器信號的幅值超過設定的閾值時，此時通過過零檢測電路對信號的零點進行檢測。當AIRMAR超聲波換能器信號幅值達到并超過此閾值時，過零檢測電路開啟，通過檢測閾值后面的第一個過零點，就可以獲取超聲波的渡越時間。
   （2）互相關算法
互相關算法主要依據卷積定理，對同一個AIRMAR超聲波換能器接收到的流體靜態參考信號波形與動態測量信號波形進行相關算法波形匹配，通過偏移點的個數得到測量時間差值，新型相關算法時間測量原理見圖1。 AT200超聲波換能器A作為發射端，AT200超聲波換能器B作為接收端，以AT200超聲波信號順流傳播時間的測量為例對測量原理進行說明。首先，在流體靜止?fàn)顟B(tài)下AT200超聲波換能器B存儲靜止?fàn)顟B(tài)下的接收波形作為參考信號波形，波形函數為X（t）。當燃?xì)饬鲃訒r，AT200超聲波換能器B接收到的信號波形為測量信號波形，波形函數為Y（t）。對于同一個AT200超聲波換能器B來說，兩種流體狀態下，接收到的兩個AT200超聲波信號波形非常相似，只是時間上的延遲。由互相關算法理論可知，函數X（t）與Y（t）滿足相關函數條件，兩個波形之間的相關函數為： （3）時間測量數據分析
為了驗證時間測量方法的準確性，通過時間測量實驗進行對比，通過畫出時間測量的離散圖來進一步判斷時間測量方法的可靠性及抗干擾能力。在選取流量點下，進行時間測量并進行

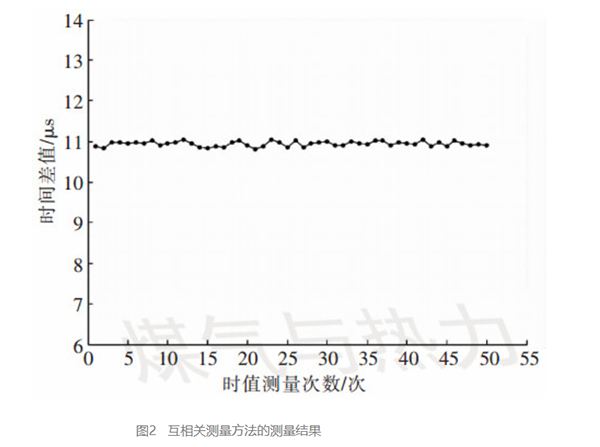

數據分析，互相關測量方法的測量結果見圖2，傳統時間測量方法測量結果見圖3 由圖2、3對比可以看出，與傳統的時間測量方法相比，互相關測量方法有很高計量精度和很強的穩定性。同時，選用的互相關算法的時間測量技術在信號的抗干能力上有很大提高。

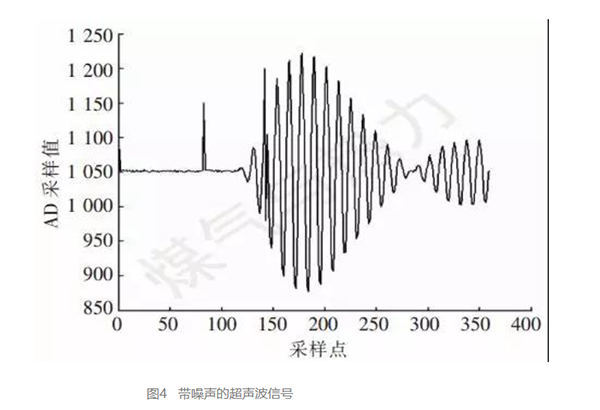

選取超聲波燃?xì)獗碇袔Ц蓴_信號的一組測量數據，通過MATLAB軟件對采用的計時技術抗干擾能力進行進一步判斷。帶噪聲的超聲波信號見圖4，帶噪聲的超聲波信號與參考波形的匹配結果見圖5。

由圖4、5可以看出，帶有高頻的干擾信號并未影響到互相關匹配的計算，最大相關區域?qū)?yīng)的時間軸位置不變，參考點的位置沒有改變。即渡越時間計算結果與無噪聲情況相同?？梢钥闯觯ハ嚓P(guān)算法在抗干擾能力方面有很大的優點，在高頻信噪比情況下依然能實現高精度時差測量，具有很強的抗干擾性。
